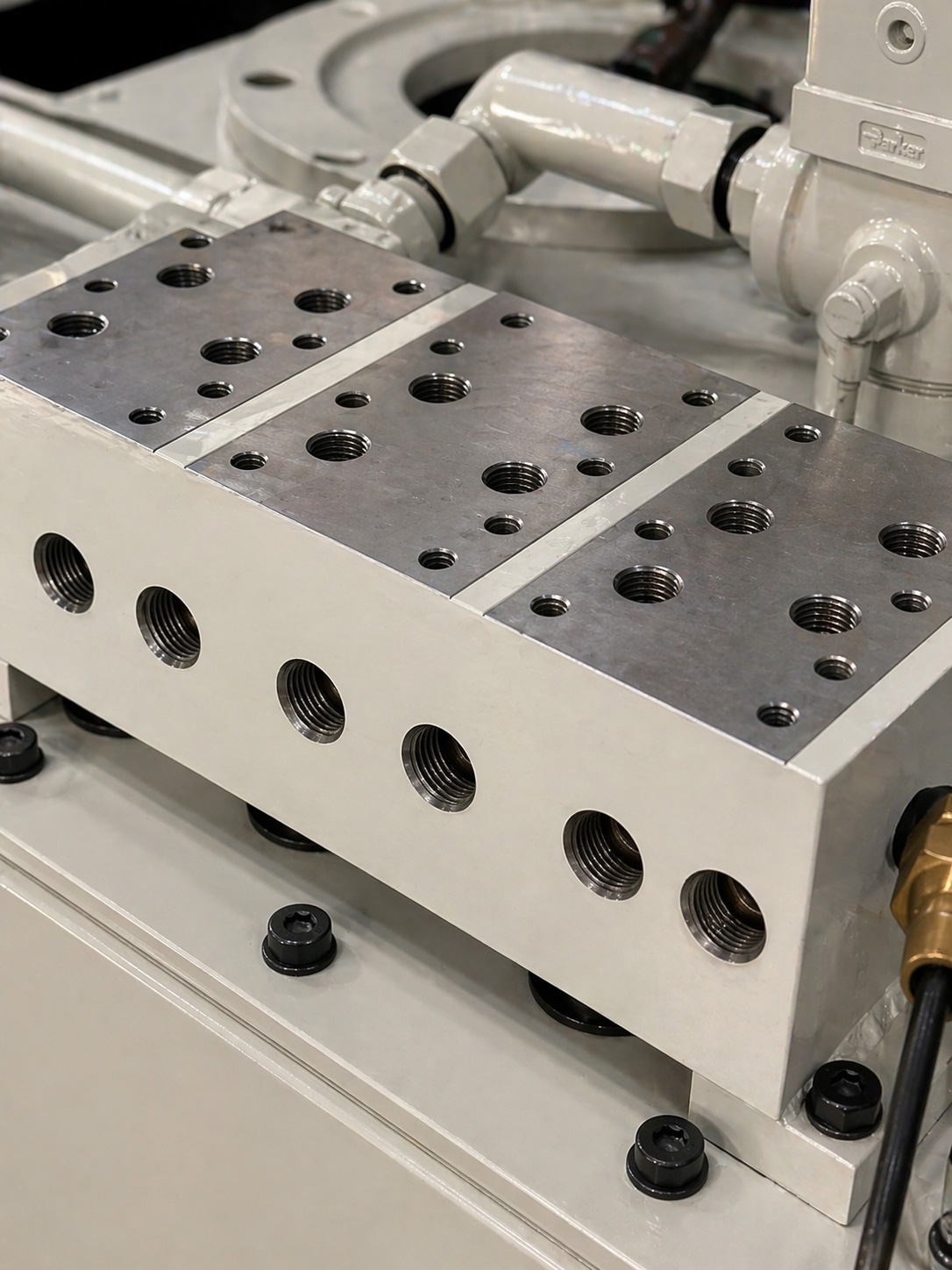

รับผลิตซัพเพลท แมนิโฟลด์ไฮดรอลิก
Hydraulic Manifold & Subplate

สำหรับจัดระบบวาล์วไฮดรอลิก ลดการเดินท่อ และลดจุดรั่วซึม

โทร 02 428-4171 Line: @sritong

ทำไมต้องใช้ Manifold & Subplate

ช่วยจัดระบบวาล์วไฮดรอลิกให้เป็นระเบียบ ลดความซับซ้อนของระบบ และเหมาะกับการติดตั้งจริง

ลดการเดินท่อ
ช่วยลดความซับซ้อนของการต่อท่อในระบบ ทำให้การจัดวางอุปกรณ์ดูเรียบร้อยมากขึ้น

ลดจุดรั่วซึม
ลดจำนวนข้อต่อในระบบ จึงช่วยลดโอกาสการรั่วซึมของน้ำมันไฮดรอลิก

จัดวางวาล์วเป็นระเบียบ
ช่วยให้ชุดวาล์วดูเป็นสัดส่วน ตรวจสอบง่าย และดูแลรักษาได้สะดวกขึ้น

ออกแบบให้เหมาะกับพื้นที่ติดตั้งจริง
สามารถกำหนดตำแหน่งพอร์ต รูยึด และรูปแบบการติดตั้งให้เหมาะกับหน้างานหรือเครื่องจักรแต่ละประเภท

รูปแบบการผลิต MANIFOLD & SUBPLATE

ผลิตได้หลากหลายรูปแบบตามลักษณะการติดตั้ง วงจรไฮดรอลิก ตำแหน่งพอร์ต และพื้นที่ใช้งานจริง

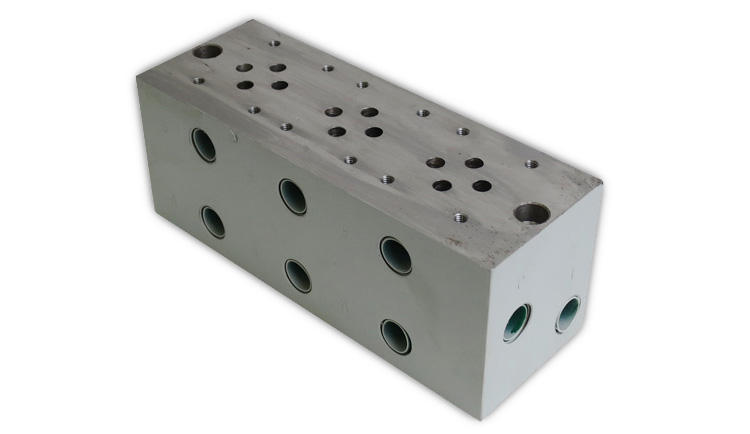

SUBPLATE แบบพอร์ต A/B ด้านเดียว

  • เหมาะกับงานที่ต้องการจัดแนวท่อไปในทิศทางเดียว
  • ช่วยให้การติดตั้งเป็นระเบียบ และเหมาะกับพื้นที่ติดตั้งจำกัด

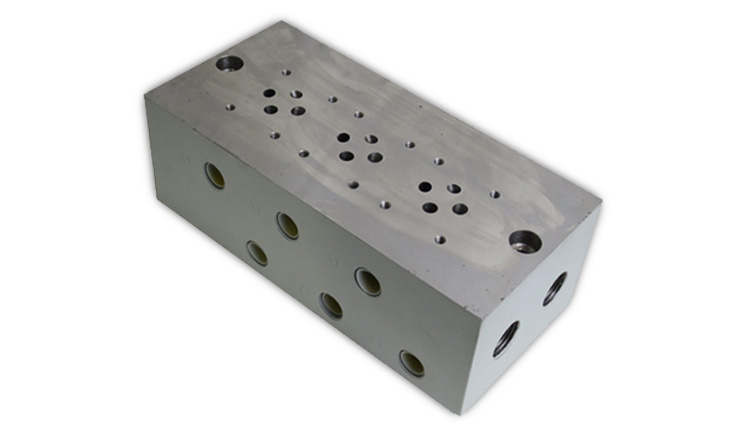

SUBPLATE แบบพอร์ต A/B สองด้าน

  • รองรับการต่อพอร์ต A/B ได้ทั้งสองด้าน
  • เพิ่มความยืดหยุ่นในการติดตั้ง และเลือกแนวทางเดินท่อได้เหมาะกับหน้างาน

SUBPLATE พร้อมติดตั้ง RELIEF VALVE

  • ออกแบบให้สามารถติดตั้งรีลีฟวาล์วร่วมกับซัพเพลทได้
  • ช่วยควบคุมแรงดันในระบบ ลดการเดินท่อ และประหยัดพื้นที่ติดตั้ง

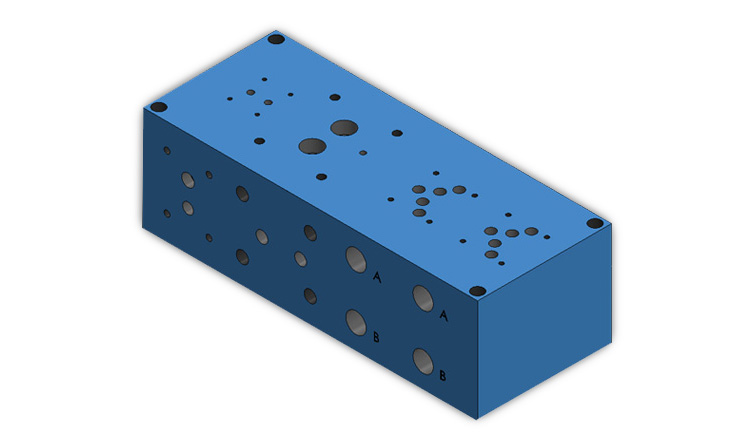

SUBPLATE สั่งผลิตตามแบบ CUSTOM DESIGN

  • ผลิตตาม Drawing หรือชิ้นงานตัวอย่าง
  • กำหนดขนาดพอร์ต รูยึด ตำแหน่งทางเดินน้ำมัน และรูปแบบการติดตั้งได้ตามต้องการ

ข้อมูลทางเทคนิคของซัพเพลท

รายการ รายละเอียด
Material Steel
Surface Finish Black Oxide
Max Pressure 210 Bar
Port Type BSPT / BSP / NPT / SAE
Standard JIS
Station Type Single / Multi Station
Design Type Standard / Custom Design

จุดเด่นด้านการออกแบบและการผลิต

ออกแบบและผลิตซัพเพลท
ตามมาตรฐาน JIS

ออกแบบ Flow Path ภายใน
ให้เหมาะสม

ตรวจสอบแบบด้วย SolidWorks ก่อนผลิตจริง

รองรับงานมาตรฐานและ Custom Design

ขั้นตอนการผลิตซัพเพลท

ออกแบบตามการใช้งานจริง รองรับ OEM/Industrial/Mobile

ออกแบบและเขียนแบบ

ตัดเจาะและเจาะชิ้นงาน

เก็บผิวและทำเกลียว

ตรวจสอบและทดสอบ

มีแบบ Manifold & Subplate ที่ต้องการผลิต?

ส่ง Drawing ภาพชิ้นงาน หรือข้อมูลการใช้งานให้ทีมงานช่วยประเมินและแนะนำแนวทางการผลิตได้
ขอใบเสนอราคา
โทร 02 428-4171
Line: @sritong
sales@sritong.co.th

FAQ

คำถามที่พบบ่อย

ตอบทุกข้อสงสัยด้วยผู้เชี่ยวชาญ

ใช้สำหรับติดตั้งวาล์วและจัดทางเดินน้ำมันในระบบไฮดรอลิก ช่วยลดการเดินท่อ ลดจำนวนข้อต่อ และทำให้ระบบเป็นระเบียบมากขึ้น

ได้ หากมีชิ้นงานตัวอย่าง ภาพหน้างาน หรือข้อมูลวาล์วที่ต้องการติดตั้ง ทีมงานสามารถช่วยประเมินแนวทางการออกแบบและการผลิตเบื้องต้นได้

ได้ สามารถผลิตตามขนาดพอร์ต รูยึด ตำแหน่งทางเดินน้ำมัน และพื้นที่ติดตั้งจริงของเครื่องจักร รองรับทั้งงานมาตรฐานและงาน Custom Design

รองรับพอร์ตหลายรูปแบบ เช่น BSPT, BSP, NPT และ SAE โดยเลือกใช้ตามลักษณะงาน อุปกรณ์ที่ติดตั้ง และมาตรฐานของระบบไฮดรอลิก

เหมาะกับงานชุดต้นกำลังไฮดรอลิก เครื่องจักรอุตสาหกรรม งาน OEM เครื่องจักรเฉพาะทาง และระบบที่ต้องการลดการเดินท่อหรือจัดวางวาล์วให้กะทัดรัดขึ้น
